如何用Gaussian看波函數
Gaussian可以拿來觀看分子的波函數，可以選擇要看的是LUMO，HOMO，或是總電子雲密度。
1. 創建分子團
首先，用GaussView創建新的分子團，角度跟方向先不用刻意處理，只要分子相對位置及鍵結差不多即可！
此處以乙酸為例

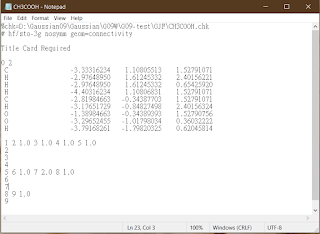

2. ctrl+s存檔，並以記事本打開此檔案，即可檢視。
圖中會顯示chk檔位置，使用方法，電荷，多重度，座標，鍵結級數
3. 回到GaussView視窗，點擊Gaussian calculation setup(快捷ctrl+G)
4. 選取能量，然後點選submit，後面參數先不用調整
5. 等待G09計算，直到執行完成，即可先關閉G09，
此視窗請點選.chk，不然看不到波函數

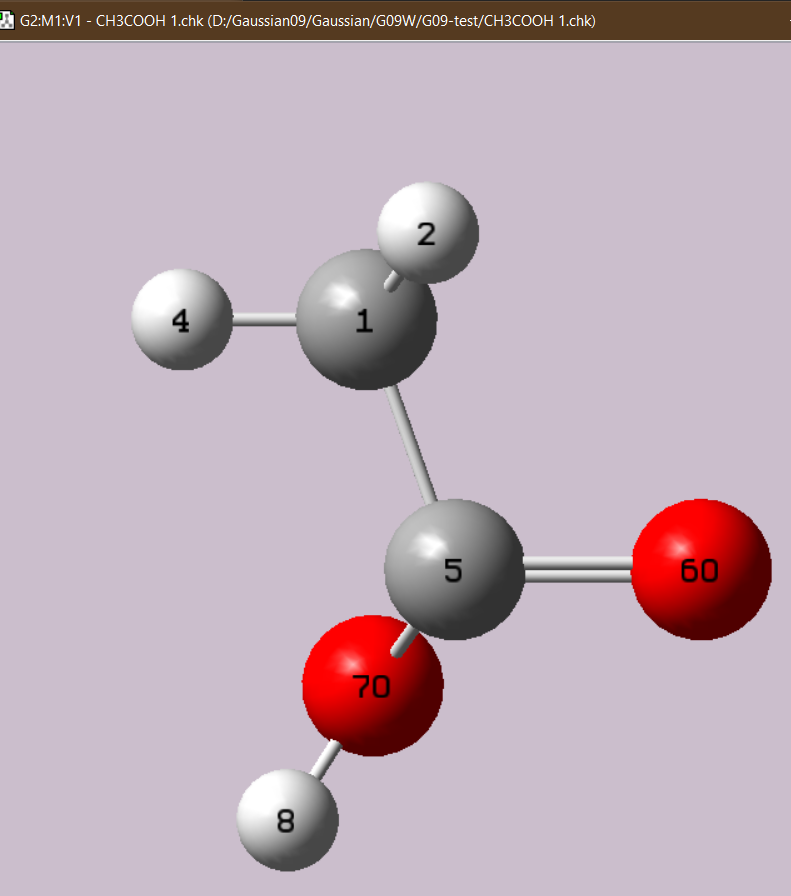

計算完成的分子，乍看下是一樣的，但是上面附檔名會是.chk
6. 回到GaussView視窗，點選Result>Surfaces/Contours
在此畫面中，選取New Cube
這裡可以選取顯示的有，MO、電子雲密度
在MO中，可以選取LUMO、HOMO，或是一次選取
生成後，選取Cube，再點選New Surface，就可以看到選定的MO了
乙酸HOMO
乙酸LUMO
要看總電子密度也是可以的
選取Mapped Surface可以看到密度分布

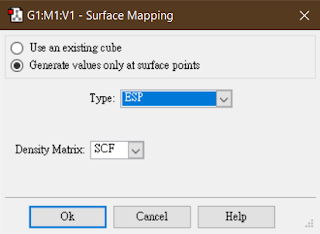

選取只顯示表層，然後選ESP
表層電子雲密度分布就出現了
選取Hide，可以隱藏掉不要顯示的部分喔！
回到GaussView，選取Save image file或是Windows+S，就能保存當前2D畫面囉！
那要怎麼保存3D圖呢？那請把chk檔給想要看的人吧！
注意！此分子的波函數不會是現實中分子的波函數，因為他可能結構有異，或是因為在現實中他是在水溶液環境中，(Gaussian預設為在真空中氣體分子的互動)。
那該如何調整或優化結構，或是調整環境呢？請待後續文章揭曉。
